21-07-2013, 03:23 PM
Creo que al igual que se hizo con el hilo de FC, vendría bien tener una página con instrumentos y material que nos puede ir bien para nuestro pequeño "laboratorio", como pueden ser multímetros, fuentes de alimentación, osciloscopios...
Multímetros digitales
Posiblemente el aparato más útil al principio. Nos permitirá medir resistencia, tensión, corriente, conductividad... Otros modelos también nos permiten medir frecuencia, inductancia, capacitancia o temperatura.
Todo (o casi todo) el mundo suele empezar con un modelo similar a este:
http://www.ebay.es/itm/200943693837
Sin embargo, vale la pena gastarse un poco más en algo más preciso. Mucha gente está cogiendo modelos como el siguiente:
http://www.ebay.es/itm/281114908832
El modelo VC99 cuesta un poco más, pero teóricamente es más preciso.
Otro que también es bastante fiable (aunque no autorango) es el siguiente:
http://www.ebay.es/itm/281053864126
Fuentes de alimentación
Para proyectos pequeños, puede valer un portapilas que aporte la tensión deseada, aunque una fuente regulable será mucho más versátil, ya que permite regular la tensión a un valor deseado y en algunos modelos también permite limitar la corriente (ideal para evitar sobrecorrientes por cortocircuito).
El modelo BK-1502DD es una fuente económica que presenta las características anteriores:
http://www.impextrom.com/producto.asp?co...upo=111142
Otra opción es modificar una fuente de tatuar cambiando los conectores Jack por conectores de banana hembra. Aquí puedes encontrar muchos modelos:
http://www.ebay.es/sch/i.html?_odkw=tatt...l&_sacat=0
Sin embargo, no suelen incorporar limitación de corriente, aunque esto se ve contrastado por su bajo precio.
Para modelos más completos (útiles para alimentar operacionales), una fuente que parece competente es la siguiente:
http://www.satkit.com/b2c/index.php?page...0&ref=5060
Si prefieres montarte una fuente de forma casera, existen muchos circuitos basados en el LM317. Por Google encontrarás muchos montajes como este:
http://www.unicrom.com/cir_fuenteconlm317T.asp
Generadores de onda
Muy útiles en la generación de funciones concretas (sinusoidal como alterna transformada, triangular y senoidal para modulación PWM...).
Un modelo muy básico se basa en el 555. Existen muchos diagramas de construcción del circuito, como por ejemplo este:
http://www.eleccircuit.com/simple-pulse-...555-timer/
Aunque hay opciones ya construidas bastante económicas como esta:
http://www.ebay.es/itm/130892428472
Hay modelos por menos de 20€ con conectores BNC y pantalla LCD bastante completos:
http://www.ebay.es/itm/330917638551
Y ya para los "pofesionales" de la electrónica, el Rigol DG1022 es un modelo muy completo (eso sí, caro):
http://www.ebay.es/itm/221212664489
Osciloscopios
Estos aparatos sirven para visualizar las formas de onda en función del tiempo. Hay osciloscopios de sobremesa y portátiles, y los hay de muchos precios.

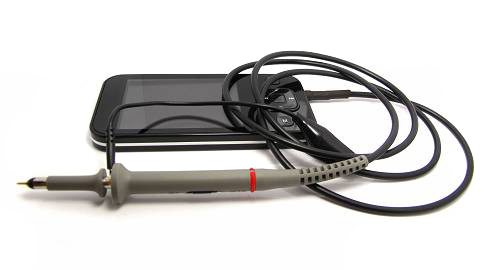

El modelo más barato es el DSO Nano clon, disponible en Ebay a precios bastante económicos:
http://www.ebay.es/itm/280845887044
Es un modelo bastante básico, aunque el precio es bastante bueno.
Para los que quieran más prestaciones, un modelo muy recomendado es el Rigol DS1052, de ancho de banda de 50MHz (modificable por firmware a 100MHz):
http://www.ebay.es/itm/161067641794
Analizador lógico
Este aparato nos permite capturar señales digitales y nos la muestrea al igual que hace un osciloscopio. A diferencia del otro, el analizador lógico puede visualizar señales de muchos más canales.
En Ebay los hay baratos por USB:
http://www.ebay.es/itm/200910097384
